Теперь познакомимся с устройством модели, автоматически движущейся по заранее намеченному пути.
Как зарабатывали в СССР на ягодах шиповника видео
На рисунке 221 показана игрушка вездеход. Схема устройства этой игрушки показана на рисунке 222. Это полый прозрачный шарик, на поверхности которого расположено несколько гребных лопастей. В поверхности шарика проделаны три отверстия два для закрепления оси и одно для заливания балласта. Внутри шарика к оси свободно подвешено сиденье с фигурками экипажа. Сиденье является резервуаром, внутри которого размещен грузик, условно представляющий массу снаряжения вездехода. Масса грузика подобрана таким образом, что шарик, будучи помещен на воду, погружается в положение, показанное на рисунке. Резервуар заканчивается трубкой и воронкой, которая подводится к отверстию, расположенному на поверхности движителя.
Вездеход сам себе строит дорогу, по которой проходит совершенно самостоятельно. Дело в том, что, двигаясь по слабым грунтам — снеговым полям или сыпучим пескам, он оставляет за собой желобообразный след, похожий на русло высохшего ручейка (рис. 223). Двигаясь по этому следу, второй вездеход пройдет по нему самостоятельно, без участия водителя. Когда это нужно, такие дороги могут сооружаться и на твердых грунтах с помощью тяжелого катка, имеющего форму шара.
Управлять вездеходом можно так. Если до заводки сдвинуть ось вместе с подвеской до упора вправо-влево, то снаряд поедет направо - налево (рис. 224). Так он управляется на воде, под водой и на суше. Чем больший создается наклон оси .вращения шарика, тем меньший радиус нужен для поворота.
Игрушка без балласта может взять подъем до 20 — 25°.

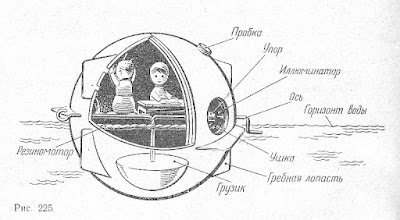

На рисунке 225 показана еще одна модель вездехода.
Для изготовления корпуса берут пустотелый деревянный или металлический шарик, складывающийся из двух половинок диаметром не менее 90 мм. Если готовый шарик подобрать трудно, то его можно изготовить из папье - маше.
Прежде всего сделайте разметку шара. Возьмите одно полушарие (рис. 226), найдите его центр и проведите циркулем из этого центра вспомогательную окружность, диаметр которой должен составлять 2/3 диаметра, шара. Разделите эту окружность на 8 равных частей и вычертите циркулем 3 кружочка, которые после обработки будут служить иллюминаторами. Потом, радиусом на 2 — 3 мм большим, из центров этих кружочков проведите новые окружности. Они будут вспомогательными при застеклении иллюминаторов.
Вырежьте из жести (рис. 227) 8 гребных лопастей. Между иллюминаторами разметьте отверстия под шипы. Эти отверстия должны быть расположены на одинаковом расстоянии от вспомогательной окружности. Точно также разметьте и второе полушарие, но вместо отверстия для пробочки сделайте отверстие для иллюминатора.
Аккуратно перочинным ножом проделайте отверстия для иллюминаторов, а отверстия под шипы проколите шилом.
Полоску от края иллюминатора до вспомогательной окружности углубите ножом на 2 —3 мм. В это углубление вставьте прозрачные кружочки, которые изготовьте из фотопленки или оргстекла. По краям кружочки промажьте оконной замазкой или замешанным на клею БФ - 2 зубным порошком»
Теперь остается вставить в отверстия шипы гребных лопастей, загнуть их с внутренней стороны и покрасить оба полушария снаружи и внутри водонепроницаемой краской, например нитрокраской.
Пока краска сохнет, из проволоки изготовьте ось (рис. 228); на оси разместите экипаж вездехода и все снаряжение. Ось будет служить и рулем. Для удобства заводки с одной стороны оси загните заводную ручку.
Грузик лучше всего отлить из свинца, определив его массу экспериментально при предварительной сборке снаряда. Снаряд должен в воде сохранять плавучесть в положении, показанном на рисунке 225.
До сборки вездехода к верхней стойке оси прикрепите фигурки экипажа, изготовленные из плотной бумаги и пропитанные каким-нибудь жиром.
Для того чтобы ось внутри шарика- находилась в нужном положении, укрепите на ней два упора с таким расчетом, чтобы ось могла перемещаться внутри шарика на 10 — 15 мм, а грузик при этом не касался стенок шарика. Упоры сделайте из 2 кусочков спичек и туго притяните их к оси нитками, а нитки тщательно закрасьте.
Внутри полушарий забейте стерженьки из проволоки. Установите полушария на ось и прикрепите к стерженькам резиновый мотор из 6 резиновых нитей. Вместо резиномотора можно установить цилиндрическую пружину, изготовленную из струны, В этом случае один конец пружины прикрепляют к оси, как это показано на рисунке, а второй на ее конце.
При вращении .заводной ручки резиновые нити будут закручиваться, создавая запас энергии. Несколько большим запасом энергии обладает заводная пружина.
Подобного рода модель можно сделать из целлулоидного шарика (они продаются в магазинах игрушек). Детали, изготовленные из целлулоида, хорошо склеиваются целлулоидным^ клеем, можно использовать лак для ногтей.
На рисунке 221 показана игрушка вездеход. Схема устройства этой игрушки показана на рисунке 222. Это полый прозрачный шарик, на поверхности которого расположено несколько гребных лопастей. В поверхности шарика проделаны три отверстия два для закрепления оси и одно для заливания балласта. Внутри шарика к оси свободно подвешено сиденье с фигурками экипажа. Сиденье является резервуаром, внутри которого размещен грузик, условно представляющий массу снаряжения вездехода. Масса грузика подобрана таким образом, что шарик, будучи помещен на воду, погружается в положение, показанное на рисунке. Резервуар заканчивается трубкой и воронкой, которая подводится к отверстию, расположенному на поверхности движителя.
Внутри резервуара, в изолированной от него полости, проходит ось с
надетой на нее заводной цилиндрической пружиной и храповым
устройством.
Если пружину закрутить и поставить вездеход на пол, то он покатится, в ванне с водой поплывет, отталкиваясь гребными лопастями. Если же в сиденье резервуар залить воду, вездеход опустится на дно и покатится по дну.
Вездеход хорошо проходит по болотам, мелководьям, снеговым полям и по сыпучим пескам. Он может переходить с воды на лед и спускаться со льда на воду. Под водой вездеход двигается по дну, но может перемещаться и по потолку льда если водоем закован льдом.
Если пружину закрутить и поставить вездеход на пол, то он покатится, в ванне с водой поплывет, отталкиваясь гребными лопастями. Если же в сиденье резервуар залить воду, вездеход опустится на дно и покатится по дну.
Вездеход хорошо проходит по болотам, мелководьям, снеговым полям и по сыпучим пескам. Он может переходить с воды на лед и спускаться со льда на воду. Под водой вездеход двигается по дну, но может перемещаться и по потолку льда если водоем закован льдом.
Вездеход сам себе строит дорогу, по которой проходит совершенно самостоятельно. Дело в том, что, двигаясь по слабым грунтам — снеговым полям или сыпучим пескам, он оставляет за собой желобообразный след, похожий на русло высохшего ручейка (рис. 223). Двигаясь по этому следу, второй вездеход пройдет по нему самостоятельно, без участия водителя. Когда это нужно, такие дороги могут сооружаться и на твердых грунтах с помощью тяжелого катка, имеющего форму шара.
Управлять вездеходом можно так. Если до заводки сдвинуть ось вместе с подвеской до упора вправо-влево, то снаряд поедет направо - налево (рис. 224). Так он управляется на воде, под водой и на суше. Чем больший создается наклон оси .вращения шарика, тем меньший радиус нужен для поворота.
Игрушка без балласта может взять подъем до 20 — 25°.
На рисунке 225 показана еще одна модель вездехода.
Для изготовления корпуса берут пустотелый деревянный или металлический шарик, складывающийся из двух половинок диаметром не менее 90 мм. Если готовый шарик подобрать трудно, то его можно изготовить из папье - маше.
Прежде всего сделайте разметку шара. Возьмите одно полушарие (рис. 226), найдите его центр и проведите циркулем из этого центра вспомогательную окружность, диаметр которой должен составлять 2/3 диаметра, шара. Разделите эту окружность на 8 равных частей и вычертите циркулем 3 кружочка, которые после обработки будут служить иллюминаторами. Потом, радиусом на 2 — 3 мм большим, из центров этих кружочков проведите новые окружности. Они будут вспомогательными при застеклении иллюминаторов.
Теперь подберите маленькую пробочку и по ее размеру очертите и
вырежьте отверстие на поверхности шарика. Через это отверстие шарик
будет наполняться балластом.
Вырежьте из жести (рис. 227) 8 гребных лопастей. Между иллюминаторами разметьте отверстия под шипы. Эти отверстия должны быть расположены на одинаковом расстоянии от вспомогательной окружности. Точно также разметьте и второе полушарие, но вместо отверстия для пробочки сделайте отверстие для иллюминатора.
Аккуратно перочинным ножом проделайте отверстия для иллюминаторов, а отверстия под шипы проколите шилом.
Полоску от края иллюминатора до вспомогательной окружности углубите ножом на 2 —3 мм. В это углубление вставьте прозрачные кружочки, которые изготовьте из фотопленки или оргстекла. По краям кружочки промажьте оконной замазкой или замешанным на клею БФ - 2 зубным порошком»
Теперь остается вставить в отверстия шипы гребных лопастей, загнуть их с внутренней стороны и покрасить оба полушария снаружи и внутри водонепроницаемой краской, например нитрокраской.
Пока краска сохнет, из проволоки изготовьте ось (рис. 228); на оси разместите экипаж вездехода и все снаряжение. Ось будет служить и рулем. Для удобства заводки с одной стороны оси загните заводную ручку.
Грузик лучше всего отлить из свинца, определив его массу экспериментально при предварительной сборке снаряда. Снаряд должен в воде сохранять плавучесть в положении, показанном на рисунке 225.
До сборки вездехода к верхней стойке оси прикрепите фигурки экипажа, изготовленные из плотной бумаги и пропитанные каким-нибудь жиром.
Для того чтобы ось внутри шарика- находилась в нужном положении, укрепите на ней два упора с таким расчетом, чтобы ось могла перемещаться внутри шарика на 10 — 15 мм, а грузик при этом не касался стенок шарика. Упоры сделайте из 2 кусочков спичек и туго притяните их к оси нитками, а нитки тщательно закрасьте.
Внутри полушарий забейте стерженьки из проволоки. Установите полушария на ось и прикрепите к стерженькам резиновый мотор из 6 резиновых нитей. Вместо резиномотора можно установить цилиндрическую пружину, изготовленную из струны, В этом случае один конец пружины прикрепляют к оси, как это показано на рисунке, а второй на ее конце.
При вращении .заводной ручки резиновые нити будут закручиваться, создавая запас энергии. Несколько большим запасом энергии обладает заводная пружина.
Подобного рода модель можно сделать из целлулоидного шарика (они продаются в магазинах игрушек). Детали, изготовленные из целлулоида, хорошо склеиваются целлулоидным^ клеем, можно использовать лак для ногтей.
