Как работает турбина

Перед вами ловкий гимнаст (рис. 139), который проделывает на турнике всевозможные упражнения. Вот он поднимается на руках, ловко поворачивает свое туловище, выпрямляется, перевертывается через голову и плавно опускается на своих могучих. Как работает турбина

руках. Этот гимнаст неутомим — он может кувыркаться сколько угодно, стоит только иногда переворачивать коробочку, на которой укреплен турник, вверх дном и снова ставить ее в прежнее положение.

Как установить анкерный болт видео

Смотрите все видео на канале

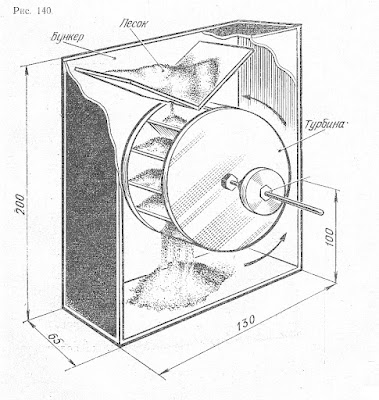

Трудно догадаться, как устроена эта оригинальная конструкция, но стоит посмотреть внутрь коробочки (рис. 140), и все станет понятным. Как работает турбина

Вы видите турбинку, похожую на колесо водяной мельницы; Приводится она в движение песком, находящимся в бункере — воронке. Через небольшое отверстие в дне бункера песок медленно (как в песочных часах) сыплется на лопасти турбинки и заставляет ее вращаться вместе с турником, который является продолжением оси турбинки.

Теперь становится ясным, почему нужно переворачивать коробочку — чтобы отработанный песок попал в бункер и снова заработала турбинка.

Сделать такой механизм довольно просто. Подберите подходящую картонную коробочку или склейте ее из картона сами по размерам, указанным на рисунке.

Все детали приводного механизма даны на рисунке 141. Заготовьте катушку, два ободка от катушки и три отрезка граненого карандаша и выбейте из них грифель. Один, побольше, будет втулкой, а два других, поменьше,— подшипниками.

Ось турбины изготовьте из проволоки диаметром 2 мм и сделайте в середине шпонку.

Вам понадобятся еще шпильки, изготовьте их из спичек, заострив один кончик.

Переведите на картон два колеса и восемь лопастей турбины. Как работает турбина

Теперь можно приступить к сборке изготовленных деталей. Прежде всего проделайте в дне и крышке коробки, строго посередине, отверстие диаметром 8 мм и подклейте с внутренней стороны ободки, предварительно вставив в них подшипники (рис. 142). Затем установите в катушку втулку, наденьте на втулку с обеих сторон колеса турбины и установите между ними лопасти, скрепив их шпильками. Если колеса плохо удерживаются на втулке (это может получиться в том случае, если отверстия в колесе вы сделаете больше, чем это показано на рисунке), подклейте их к торцам катушки.

На ось насадите втулку и установите турбину между дном и крышкой коробки. Проверьте, свободно ли она вращается в подшипниках.

Устройство бункера хорошо видно на рисунках 140 и 142 и изготовление его у вас не вызовет затруднений. Подклеивать его надо ко дну коробки, а к потолку подклеивают только его верхнюю часть. Передняя стенка должна пропускать в бункер отработанный песок при переворачивании коробочки. Крышка коробки должна свободно сниматься.

Как установить кран в ванной комнате видео

Смотрите все видео на канале

Хорошо будет, если вы для наблюдения за работой турбины в крышке сделаете небольшое окошко и заклеите его прозрачным целлофаном.

Когда будет все сделано и отрегулировано, изготовьте по рисунку 141 фигурку гимнаста, раскрасьте ее и соедините части туловища ниткой, завязав на концах ее узелки. Насадите фигурку руками на турник, смажьте места соединений рук с турником клеем и дайте ему как следует высохнуть. Как работает турбина

Пока клей сохнет, заготовьте примерно стакан песка. Промойте его несколько раз в воде, пока вода не станет прозрачной, высушите, тогда он равномерно будет вытекать из отверстия бункера. Засыпьте в бункер песок, закройте крышку, и вы увидите работу этого удивительного гимнаста.

Если турбинку сделать побольше, то ее можно установить внутри глобуса, а к турнику укрепить тягу с макетами космических кораблей, плакатами и лозунгами (рис. 143). С помощью такого устройства можно оповещать о проводимых в школе мероприятиях, приветствовать победителей соревнований и т. п. Никто не пройдет мимо, чтобы не познакомиться со школьными новостями и событиями. А как привести в действие макет после остановки, каждый узнает от товарищей.

Если нет старого, негодного глобуса, то его можно изготовить самим (рис. 144). Сначала слепите из глины или пластилина шарик нужного вам диаметра. Затем из картона, в несколько слоев, склейте четверти, которыми половинки — полушария — будут соединяться между собой. Смажьте слегка шарик маслом или жиром и установите на поверхность шарика, строго посередине, четверти. Размочите в теплой воде кусочек газеты и, отрывая от нее небольшие кусочки, обложите ими равномерно поверхность шарика так, чтобы края одного кусочка прикрывали края соседних, не оставляя пробелов.

После этого наложите второй слой бумаги, а потом третий, но уже каждый кусочек теперь смазывайте клеем. Чтобы лучше различать наклеиваемые слои бумаги, чередуйте их по цвету. Последний слой наклейте из белой бумаги. Толщина стенок полушарий должна быть такой же, как и толщина четверти.

Когда клей хорошо высохнет, разъедините половинки шарика и промажьте внутри как следует жидким стеклом (конторский силикатный клей), тогда глобус примет необходимую прочность. Затем на шарике сделайте необходимые вырезы для пропуска тяг и смонтируйте внутри турбинку.

Глобус раскрасьте и установите на подставку.

На рисунке 145 вы видите установку песочной турбинки для привода какой либо фигурки или изображения.

Подвижные глаза, нос, уши и другие части оживляют фигурку, она становится занимательной и привлекает зрителей

Механизм привода несложен и выполняется из деталей домашнего конструктора. На конце вала турбинки укрепляется эксцентрик, который при вращении водит вправо и влево заслонку с изображением зрачков. Изогнутое колено на валу с помощью шатуна приводит в движение головной убор.

Таким образом можно оживить любую часть фигурки.
