Как сделать плавающую ГЭС

Для строительства плавающей гидроэлектростанции (ГЭС), показанной на рисунке 123, потребуются те же материалы: катушки, отрезки карандашей, проволока. Как сделать плавающую ГЭС

Возьмите граненый или круглый простой (не химический) карандаш и по размерам, указанным на рисунке 124, изготовьте подшипники и закладки. Из них удалите грифель.

Как грунтовать потолок перед покраской видео

Смотрите все видео на канале

А теперь подберите проволоку длиной примерно с развернутый лист тетради. Лучше, если проволочка окажется алюминиевой или медной, ее легче будет гнуть и обрабатывать. Самое главное чтобы подшипник на проволоке вращался свободно. Как сделать плавающую ГЭС

Теперь можно приступить к изготовлению двух коленчатых валов (рис. 124). На конце проволоки (в начале вала) сделайте плоскогубцами первый изгиб. Затем изогните еще раз и наденьте на проволочку (с другого конца) подшипник с закладкой. Согнув проволочку по закладке в третий раз, вручную и четвертый раз плоскогубцами, получите первое колено. Стоит теперь сколоть перочинным ножом закладку и подшипник будет вращаться на колене легко и свободно.

Чтобы правильно расположить между собой каждое колено, подберите из деревянного брусочка шаблон размером, как он показан на рисунке пунктирной линией. В качестве шаблона можно использовать спичечную коробку, предварительно заполнив ее пластилином, глиной или землей.

Таким же образом изгиб в начале второго и третьего колена сделайте по шаблону. Как сделать плавающую ГЭС

При изготовлении коленчатого вала старайтесь выдержать все размеры, каждый раз прикладывая заготовку к рисунку (рисунок коленчатого вала в натуральную величину предварительно вычертите на листе плотной бумаги) и проверяя ее очертания. Только не забывайте вместе с подшипником надевать на колено закладку и пользоваться шаблоном. Затем закладки уберите.

Таким же образом изготовьте и три шатуна (рис. 125). Вначале вокруг круглого карандаша с помощью плоскогубцев загните ушко, а затем изогните проволочку по рисунку. Все шатуны должны быть одинаковой длины.

Лопатки (рис. 125) изготовьте из жести. Переведите рисунок на картонку и вырежьте лопатку сначала из картона. Затем, приложив вырезку к жести, обведите ее по контуру кончиком шила или концом гвоздика. По отмеченной линии вырежьте лопатку из жести. Таким образом сделайте три лопатки.

Таким же способом изготовьте и стойки (рис. 126). Отверстия под вал и гвоздики, которыми стойка будет прикрепляться к плоту проделайте шилом или пробейте гвоздем, предварительно подложив под заготовку деревянный брусок. Высота стойки определяется практически.

Когда оба коленчатых вала будут изготовлены, разверните колена, как это показано на рисунке 127. Чтобы облегчить эту работу, прижмите первое колено линейкой к плоскости стол а, а второе колено поверните руками по часовой стрелке на величину, показанную на рисунке. Таким же образом разверните и третье колено. У вас должна получиться, если смотреть в торец вала, как бы трехконечная звезда правильной формы. Как сделать плавающую ГЭС

Для проверки правильности расположения колен, что имеет большое значение для хорошей работы ГЭС, переведите на плотную бумагу рисунок 127 и концом коленчатого вала проткните центр рисунка.

Смотря на конец вала и совмещая колена с линиями рисунка* проверьте правильность расположения колен —они должны точно совпадать с линиями, образующими звезду. Если обнаружится неточность, исправьте.

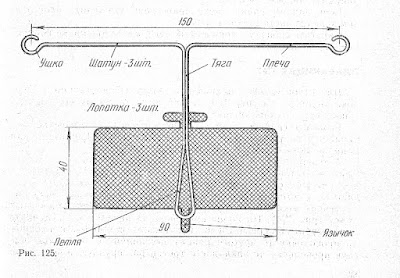

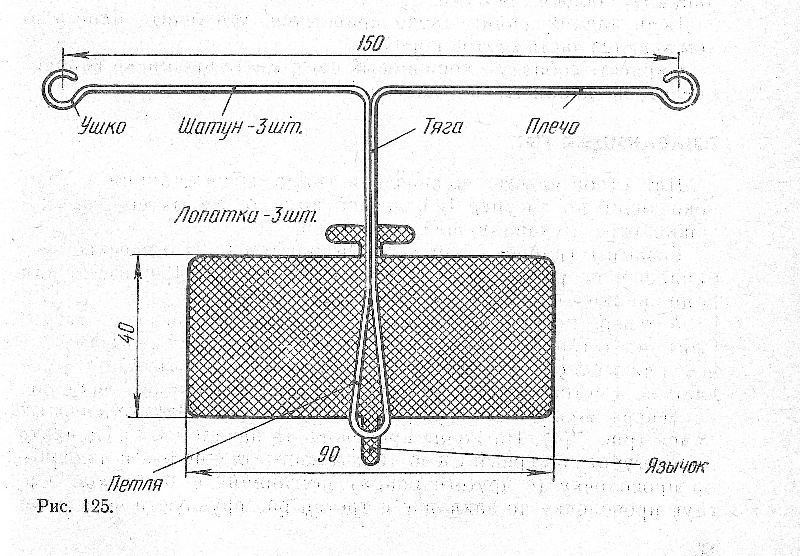

Прикрепление лопаток, к шатунам показано на рисунке 125. Лопатки укрепляются с помощью язычков, которые плотно подгибаются к проволочке. После сборки шатунов их лопасти тоже разверните так, чтобы они встали поперек шатуна. Развертку произведите тем же способом, что и развертку колен.

Для монтажа деталей станции сбейте из деревянных брусочков или дощечек плот, конструкция которого показана на рисунке 128. Длина поперечного бруска или дощечки должна равняться длине коленчатого вала, а расстояние между брусками (дощечками) определяется длиной шатуна: его ушки должны располагаться так, чтобы можно было установить стойки.

Продольные бруски (ориентировочно их размер 35*35 мм) должны не только удерживать всю станцию на плаву, но и обеспечивать свободное течение воды под поперечными брусками. Поперечные бруски должны быть выше уровня воды. Если этого ее получается, то под продольные бруски или дощечки подбейте еще несколько брусков или дощечек. Как сделать плавающую ГЭС

В собранном виде станция показана на рисунке 123. Все ее механизмы устанавливаются на четырех стойках, в которых помещаются коленчатые валы.

Прежде всего нужно правильно определить высоту стоек, в каком месте сделать изгиб для укрепления стойки к плоту. Для этого поместите плот на воду, налитую в таз или корыто, и погрузите лопатку до уровня воды при нижнем расположении колена, как это показано на рисунке 126.. Вот теперь и определите высоту стойки.

Порядок сборки станции таков:

1. Вначале установите и закрепите на стойках какой-нибудь один коленчатый вал. Стойки к плоту укрепите гвоздиками.

2. Установите на коленчатые валы шатун с первой лопаткой и, убедившись в легкости вращения шатуна и вала, закрепите противоположную стойку второго коленчатого вала.

3. Установите на коленчатый вал шатун с третьей лопаткой и, убедившись в легкости вращения, закрепите гвоздиками последнюю стойку.

4. Установите средний шатун со второй лопаткой и проверьте Легкость вращения всей конструкции.

Очередность закрепления и установки шатунов поможет вам быстро установить, где и в чем нужно искать причину тугого хода механизма, и подскажет, в каких местах следует подложить под стойку подкладку из картона или выправить конструкцию. Механизм станции должен работать легко, даже смазывать подшипники не нужно, так как они уже смазаны самой лучшей смазкой — графитовой, которая осталась после того, как были выбиты графитовые стержни.

Теперь можно испытать работу станции на плаву. Укрепите плот с помощью якоря, который сделайте из толстой проволоки или просто вбейте колышек на реке или ручейке, и станция заработает, А работает станция так: когда первая лопатка будет находиться, в воде (рис. 123) в погруженном состоянии и под действием течения воды вращать коленчатый вал, то вторая лопатка опустится в воду, а третья — поднимется из воды. А когда первая лопатка будет выходить из воды, будет работать вторая лопатка и т. д. Таким образом при вращении коленчатого вала будут работать поочередно все лопатки, обеспечивая беспрерывное вращение коленчатого вала.

Вот так устроена и настоящая плавающая ГЭС, только она вращает генератор (производитель) электрического тока, имеет большие размеры и детали современных машин. Такие ГЭС строятся быстро, ведь они не требуют строительства, дорогостоящих плотин. Как сделать плавающую ГЭС

Весьма возможно, что вам когда - нибудь и самим придется принять участие в строительстве или проектировании настоящей плавающей ГЭС. Ну что ж, опыт уже есть, можно смело браться за работу.

Но и наша станция тоже может приводить в движение несложные механизмы. Для этой цели, как говорят инженеры, нужно отобрать ее мощность. Для отбора мощности изготовьте шкив. Возьмите порожнюю катушку из-под ниток и отрежьте оба ее ободка. Втулку сделайте из граненого карандаша, из которого удалите грифель. Оба ободка, узкими концами вместе, насадите на втулку, и у вас получится шкив, который наденьте на какой ни будь конец коленчатого вала. А чтобы шкив не проворачивался относительно вала, сделайте на нем шпонку. Как сделать плавающую ГЭС
