Деревянная модель планера
Подобные модели изготовляются в мастерских и имеются в продаже, но интереснее их сделать самим. На фиг. 63 приведен общий вид такой модели, а на фиг. 64. чертеж ее. Мы видим, что планер состоит из остова (фюзеляжа), к которому прикрепляются все части модели: крыло, хвостовое оперение и крючок для запуска. Фюзеляж изготовляется из сосновой планки,крючок — из стальной проволоки толщиной 1 мм, хвостовое оперение— из миллиметровой фанеры, а крыло (фиг. 65) из фанеры толщиной 1,5 мм.
Фиг. 63. Общий вид деревянной модели планера: А—катапульта.
Фиг, 64. Чертеж деревянной модели планера.
Фиг. 65. Чертеж и размеры крыла.
Фиг. 65а. Запуск модели планера при помощи рогатки
очень просто. На конце фюзеляжа делаем взаимно перпендикулярно, т. е. под прямым углом, два пропила. В горизонтальный пропил вставляем стабилизатор, а в вертикальный — киль.
Внизу фюзеляжа делаем пропил, куда вставляем на кле ю крыло и закрепляем его концом крючка.
Запуск модели производится при помощи простейшей катапульты, которая состоит из ручки и пучка резины или же просто из рогатки (фиг. 65а).
Вторая деревянная модель планера
Эту модель планера (фиг. 66) целиком изготовляем из фанеры. Чертеж планера приведен на фиг. 67, а на фиг. 68 показан процесс изготовления модели. Сначала выпиливаем лобзиком из фанеры толщиной 1 мм киль с задней частью фюзеляжа, а из фанеры толщиной 1,5 мм две детали, которые приклеиваем к килю с двух сторон (фиг. 68, -4). Три детали для передней части фюзеляжа выпиливаем также из фанеры толщиной 3 мм. Делаем в них по фиг. 68, Б вырезы и склеиваем эти детали между собой.
очень просто. На конце фюзеляжа делаем взаимно перпендикулярно, т. е. под прямым углом, два пропила. В горизонтальный пропил вставляем стабилизатор, а в вертикальный — киль.
Внизу фюзеляжа делаем пропил, куда вставляем на кле ю крыло и закрепляем его концом крючка.
Запуск модели производится при помощи простейшей катапульты, которая состоит из ручки и пучка резины или же просто из рогатки (фиг. 65а).
Вторая деревянная модель планера
Эту модель планера (фиг. 66) целиком изготовляем из фанеры. Чертеж планера приведен на фиг. 67, а на фиг. 68 показан процесс изготовления модели. Сначала выпиливаем лобзиком из фанеры толщиной 1 мм киль с задней частью фюзеляжа, а из фанеры толщиной 1,5 мм две детали, которые приклеиваем к килю с двух сторон (фиг. 68, -4). Три детали для передней части фюзеляжа выпиливаем также из фанеры толщиной 3 мм. Делаем в них по фиг. 68, Б вырезы и склеиваем эти детали между собой.
Фиг. 66. Общий вид модели.
Теперь необходимо соединить переднюю и заднюю части фюзеляжа вместе. Для этого нужно заднюю часть фюзеляжа загладить рашпилем и стеклянной бумагой и вставить на клею в вырез (фиг. 68, В). Для лучшей прочности все склеенные части фюзеляжа скрепляем мелкими гвоздями.
Крыло и стабилизатор изготовляем из фанеры толщиной 1мм, Эти части модели вставляем на клею в пропилы на фюзеляже. Пропил делаем лобзиком, в который вставляем сразу две пилки, чтобы пропил был широким. В носовой части фюзеляжа укрепляем крючок, необходимый для запуска модели при помощи катапульты. Крючок делаем из проволоки диаметром 1 мм. Запуск модели планера показан на фиг. 69. Такие модели можно выпускать только на открытом месте, т. е. запуск этих моделей необходимо производить где-либо вполе, на стадионе и т. д., так как планеры имеют большую скорость и могут разбить стекла в окнах зданий и повредиться.
Регулировка деревянных моделей планеров мало чем отличается от регулировки бумажных моделей. Точно так же модель должна быть точно отцентрирована, правильно поставлены рули и т. д.
При запуске деревянных моделей с катапульты надо быть очень осторожным, так как можно разбить стекла в окнах или поранить товарищей, потому что эти модели имеют значительный вес и летают с большой скоростью.
Мы советуем деревянные модели планеров делать больших размеров, с размахом крыльев до 1200 мм. Такие планеры, выпущенные из рук с горы, планируют, а иногда и парят в воздухе по нескольку минут.
На таких моделях можно проверять новые конструкции настоящих планеров. Дело в том, что сделать их легко, да и на постройку их не требуется много времени. Пускать модели можно, не опасаясь за их целость, — они достаточно прочны для того, чтобы выдержать удар при посадке. Повреждаются они лишь в том случае, если налетают на полной скорости на препятствие.
Теперь необходимо соединить переднюю и заднюю части фюзеляжа вместе. Для этого нужно заднюю часть фюзеляжа загладить рашпилем и стеклянной бумагой и вставить на клею в вырез (фиг. 68, В). Для лучшей прочности все склеенные части фюзеляжа скрепляем мелкими гвоздями.
Крыло и стабилизатор изготовляем из фанеры толщиной 1мм, Эти части модели вставляем на клею в пропилы на фюзеляже. Пропил делаем лобзиком, в который вставляем сразу две пилки, чтобы пропил был широким. В носовой части фюзеляжа укрепляем крючок, необходимый для запуска модели при помощи катапульты. Крючок делаем из проволоки диаметром 1 мм. Запуск модели планера показан на фиг. 69. Такие модели можно выпускать только на открытом месте, т. е. запуск этих моделей необходимо производить где-либо вполе, на стадионе и т. д., так как планеры имеют большую скорость и могут разбить стекла в окнах зданий и повредиться.
Регулировка деревянных моделей планеров мало чем отличается от регулировки бумажных моделей. Точно так же модель должна быть точно отцентрирована, правильно поставлены рули и т. д.
При запуске деревянных моделей с катапульты надо быть очень осторожным, так как можно разбить стекла в окнах или поранить товарищей, потому что эти модели имеют значительный вес и летают с большой скоростью.
Мы советуем деревянные модели планеров делать больших размеров, с размахом крыльев до 1200 мм. Такие планеры, выпущенные из рук с горы, планируют, а иногда и парят в воздухе по нескольку минут.
На таких моделях можно проверять новые конструкции настоящих планеров. Дело в том, что сделать их легко, да и на постройку их не требуется много времени. Пускать модели можно, не опасаясь за их целость, — они достаточно прочны для того, чтобы выдержать удар при посадке. Повреждаются они лишь в том случае, если налетают на полной скорости на препятствие.
Фиг. 67. Чертеж модели.
Фиг. 68. Изготовление модели деревянного самолета

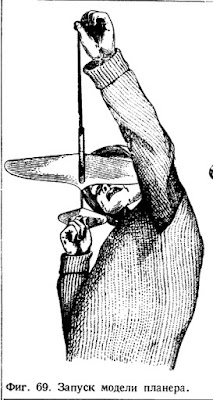

Фиг. 69. Запуск модели планера.
