Вы, конечно, слышали о викин­гах, норманнах, варягах — отваж­ных мореходах, воинах и пиратах, многие столетия державших в страхе феодальную Европу. Своей славой они во многом обязаны своим ко­раблям — длинным и узким драк­каром («драконам»), украшенным искусно вырезанными изображения­ми драконьей головы и хвоста на носу и на корме. На этих исключи­тельно мореходных кораблях викин­ги совершали плавание до Грен­ландии и побережье Северной Аме­рики. Дромон — наследник драккара

Какой металлоискатель купить видео

• Поиск золота и серебра металлоискателем на пляжах

 Однако постепенно у норманнов появились и более широкие и грузо­подъемные палубные суда с двумя мачтами, среди которых особенно выделяется дромон, или норманнский корабль,— сравнительно большое палубное судно с традиционной для северных народов обшивкой вна­крой {т. е. одна доска своей кромкой заходила на другую). Интересен норманнский корабль прежде всего тем, что на нем впервые появилась вторая мачта, до тех пор для север­ного судостроения не характерная. Устанавливалась она ближе к носу, в слегка наклоненном в сторону движения корабля положении. На этой мачте парус обычно был более узким, что позволяло судну ходить и при боковом ветре. На носу и на корме по традиции тех лет устанав­ливались высокие платформы для лучников и пращников. Рулевое вес­ло закреплялось по правому борту так, чтобы его можно было пово­рачивать рукояткой, расположенной под прямым утлом к перу руля.

Для работы над моделью потре­буется плотная бумага и картон толщиной 0,5 и 1 мм, клеи ПВА, БФ-2 или 88Н.

На общем виде корабля (рис. 20) показаны основные детали модели, а их развертки приведены на рисун­ке 21. При их перечерчивании или увеличении (чтобы модель хорошо плавала, длина палубы должна быть не меньше 200 мм) необходимо помнить, что некоторые из них даны только для правого борта, поэтому симметричные детали левого борта придется делать в зеркальном изоб­ражении. Все, что отмечено буквой В, нужно вырезать. Дромон — наследник драккара

Прежде всего после переноса и увеличения разверток вырежьте и склейте развертку корпуса 23. При­соедините к нему бумажные детали носовой и кормовой оконечностей 3, 16 и 16а. Из картона толщиной 0,5 мм вырежьте бархоуты 2. Затем на корпус модели установите фальш­борты 10 и палубу, предвари­тельно вырезанную из линованной «под доски» желтой бумаги. Для прочности развертку палубы наклей­те на картон толщиной 1 мм. К верх­нему бархоуту приклейте деталь 24 крепления рулевого весла 25. Ее следует вырезать из картона тол­щиной 0,5 мм.

Теперь из картона вырежьте по­мосты 4. Для облегчения их уста­новки на корпусе модели преду­смотрены клапаны А — перед при­клеиванием помостов их надо отог­нуть внутрь и смазать клеем.

Мачты проще всего сделать из тростинок или соломинок длиной соответственно 180 и 170 мм. Про­пустите нижние концы мачт через отверстия в палубе и носовом по­мосте. Для прочности закрепите их в трюме е помощью клея ПВА или БФ-2, а на палубе степса ми-креп­лениями 20 и 22. Установкой ворота для подъема якоря (детали И и 14а), трапов 19 (на передний и зад­ний помост) и вертикальных скрепов, бархоутов заканчивается изготов­ление корпуса модели. Теперь его надо покрыть нитроэмалью или мас­ляными красками в цвет «мореного дуба»

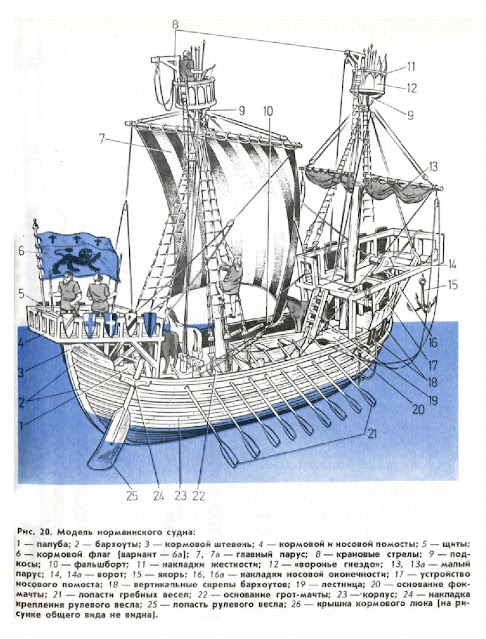

Рис. 20. Модель норманнского судна:1 — палуба; 2 — бархоуты; 3 — кормовой штевень; 4 — кормовой и носовой помосты; 5 — щиты; 6 — кормовой флаг (вариант — 6а); 7, 7э — главный парус; 8 — крановые стрелы; 9 — под­носы; fO — фальшборт; М — накладки жесткости; 12 — «воронье гнездо»; 13, 13а — малый парус; 14, 14 а— ворот; 15 — якорь; 16, 16а — накладки носовой оконечности; 17 — устройство Носового помоста; 13 — вертикальные скрепы бархоутов; 19 — лестница; 20 — основание фок-мачты; 21 — лопасти гребных весел; 22 — основание грот-мачты; 23 — корпус; 24 — накладка крепления рулевого весла; 25 — лопасть рулевого весла; 26 — крышка кормового люка (на ри­сунке общего вида не видна).

На верхушках мачт установите «вороньи гнезда» для размещения стрелков и дозорных. Они соби­раются из деталей 9. 11, 12, 12а. Изнутри к ним приклейте крановые стрелы 8 для подъема боеприпа­сов наверх. Окрасьте эти детали под цвет корпуса модели, полосы вырежьте из бумаги красного цвета. Дромон — наследник драккара

Такелаж модели выполните из крученых или суровых черных ниток. Реи изготовьте из толстых соло­минок, расщепленных вдоль: в этих расщепах легко закреплять паруса. Флаги и щиты воинов представлены в двух вариантах, так же как и паруса 7, 7а, 13, 13а — выберите наиболее подходящий для себя. Па­руса сделайте из белой бумаги, на­клей и на них полосы и геральди­ческие эмблемы из цветной бумаги.

Лопасти рулевого 25 и гребных 21 весел (ими пользовались до-вольно редко, поэтому их можно и не устанавливать на модель), так же как и детали якоря 15 и 15а, вырежьте из плотной бумаги. Древки рулевого и гребного весел имеют длину соответственно 70 мм и 80 мм. Лопасти весел покрасьте красной краской, все детали якорей — чер­ной. Чтобы получить якорь-кошку, (он-то и показан на рисунке), две детали 15а (для обычного якоря нужна только одна) перегните пол углом 90° и вклейте в конец стебля соломинки, расщепленного крест-накрест и покрашенного в черный цвет.

Рис. 21. Развертки модели норманнского судна.
Полностью собранную модель опустите на воду и через палубные люки загрузите балластом из рыбо­ловных грузил. Чтобы обеспечить фиксацию балласта, залейте его рас­топленным парафином, после этой операции отверстие люка закройте крышкой 26.
