Почему и как возникает подъёмная сила и лобовое сопротивление
Почему могут летать птицы несмотря на то что они тяжелее воздуха? Какие силы поднимают огромный пассажирский самолет, который может летать быстрее, выше и дальше любой птицы, ведь крылья его неподвижны? Почему планер, не имеющий мотора, может парить в воздухе? На все эти и многие другие вопросы дает ответ аэродинамика — наука, изучающая законы взаимодействия воздуха с движущимися в нем телами. Почему и как возникает подъёмная сила и лобовое сопротивление
В развитии аэродинамики у нас в стране выдающуюся роль сыграл профессор Николай Егорович Жуковский (1847—-1921) — отец русской авиации, как назвал его В. И. Ленин. Заслуга Жуковского состоит в том, что он первый объяснил образование подъемной силы крыла и сформулировал теорему для вычисления этой силы. Им была решена и другая проблема теории полета — объяснена сила тяги воздушного винта. Жуковский не только открыл законы, лежащие в основе теории полета, но и подготовил почву для бурного развития авиации в нашей стране. Он связал теоретическую аэродинамику с практикой авиации, дал возможность инженерам использовать достижения ученых-теоретиков. Почему и как возникает подъёмная сила и лобовое сопротивление
Под научным руководством Жуковского были организованы Аэрогидродинамический институт (сейчас ЦАРИ), ставший крупнейшим центром авиационной науки, и Военно-воздушная академия (сейчас ВВИА им. проф. Н. Е. Жуковского), где подготавливают высококвалифицированные инженерные кадры для авиации.
Основным приспособлением, служащим для изучения законов движения тел в воздухе, является аэродинамическая труба. Простейшая аэродинамическая труба представляет собой профилированный канал (рис. 2.7). В одном конце трубы установлен мощный вентилятор, приводимый во вращение электродвигателем. Когда вентилятор начинает работать, в канале трубы образуется воздушный поток. В современных аэродинамических трубах можно получать различные скорости воздушного потока вплоть до сверхзвуковых. В их каналах можно помещать для исследования не только модели, но и реальные самолеты.
Важнейшими законами аэродинамики являются закон сохранения массы (уравнение неразрывности) и закон сохранения энергии (уравнение Бернулли). Оба эти закона справедливы и для движущегося газа ( воздуха) и для жидкости, поэтому проще будет ознакомиться с ними на примере движения воды. На рисунке 2.8 изображена схема прибора, состоящего из открытого резервуара с водой, соединенного с трубкой, имеющей разные сечения.
Согласно закону постоянства массы через любое из этих сечений будет протекать в одну секунду одинаковая масса воды. Но если через неравные сечения в единицу времени протекает одинаковая масса воды, то, значит, через эти сечения вода движется с разными скоростями: чем меньше сечение, тем больше скорость воды (воздуха). В этом можно также убедиться, наблюдая за течением реки. Там, где русло узкое, течение воды быстрее. Почему и как возникает подъёмная сила и лобовое сопротивление
Если к потокам жидкости (воздуха) в разных сечениях трубки подключить манометры, то они покажут, что при сужении струи, т. е. при увеличении скорости воды (воздуха), давление в струе уменьшается, и наоборот. Это явление, описанное математиком Бернулли, позволяет установить связь между скоростью потока в данном сечении струи жидкости (газа) и давлением в этом же сечении.
Описанное уравнением Бернулли явление позволяет объяснить возникновение аэродинамических сил, а главное подъемной силы, крыла. В литературе это уравнение иногда называют законом Бернулли.
Рис. 2,7. Схема простейшей аэродинамической трубы
Рис. 2.9. Упрощенная схема спектра обтекания плоской пластинки, поставленной под углом 90" к потоку.
Рис. 2.10. Схематическое изображение спектра обтекания плоской пластинки, поставленной под острым углом к потоку.
Уравнение Бернулли объясняет ряд явлений, долгое время казавшихся противоестественными. Например, если два корабля движутся параллельно на небольшом расстоянии друг от друга, они начинают сближаться, что может привести к столкновению. Казалось бы, что вода, попадающая между кораблями, должна действовать как клин и отталкивать их друг от друга, в действительности же они притягиваются. Происходит это потому, что между кораблями сжатие струи получается более сильным, чем у внешних их бортов. Это ведет к увеличению скорости струи и уменьшению давления в струе между кораблями. Поэтому давление воды на внешние борта судов становится большим, чем на внутренние. Разность давлений и заставляет корабли сближаться. Почему и как возникает подъёмная сила и лобовое сопротивление
Как сделать подвод и слив стиральной машины видео
Рассмотрим природу возникновения подъемной силы. Опыты, проведенные в аэродинамических лабораториях, позволили установить, что при набегании на тело воздушного потока частицы воздуха обтекают тело. Картину обтекания тела воздухом легко наблюдать, если поместить тело в аэродинамической трубе в подкрашенном потоке воздуха, кроме того, ее можно сфотографировать. Полученный снимок называют спектром обтекания.
Упрощенная схема спектра обтекания плоской пластинки, поставленной под углом 90° к направлению потока, изображена на рисунке 2.9. Из рисунка видно, что в этом случае никакой подъемной силы не возникает. Воздух впереди пластинки создает подпор, плотность его струек повышается, а сзади пластинки воздух оказывается разреженным. Повышенное давление воздуха впереди пластинки и разрежение позади нее приводят к тому, что струйки воздуха с силой устремляются в разреженное пространство, закручиваются и образуют сзади пластинки те завихрения, которые мы и видим на спектре.
Рис. 2.11. Схематическое изображение спектра обтекания профиля крыла.
На рисунке 2.10 дано схематическое изображение спектра обтекания пластинки, поставленной под острым углом к потоку. Под пластинкой давление повышается, а над ней вследствие срыва струй получается разрежение воздуха, т. е, давление понижается. Благодаря образующейся разности давлений и возникает аэродинамическая сила. Она направлена в сторону меньшего давления, т. е. назад и вверх. Отклонение аэродинамической силы от вертикали зависит от угла, под которым пластинка поставлена к потоку. Этот угол получил название угла атаки (его принято обозначать греческой буквой и — альфа).
Свойство плоской пластинки создавать подъемную силу, если на нее набегает под острым углом воздух {или вода), известно уже с давних времен. Примером тому служит воздушный змей и руль корабля, время изобретения которых теряется в веках.
Подъемная сила крыла (обозначим ее Y) возникает не только за счет угла атаки а, но также и благодаря тому, что поперечное сечение крыла представляет собой чаще всего несимметричный профиль с более выпуклой верхней частью.
Крыло самолета или планера, перемещаясь, рассекает воздух. Одна часть струек встречного потока воздуха пойдет под крылом, другая — над ним (рис. 2.11) У крыла верхняя часть более выпуклая, чем нижняя, следовательно, верхним струйкам придется пройти больший путь, чем нижним. Однако количество воздуха, набегающего на крыло и стекающего с него, одинаково. Значит, верхние струйки, чтобы не отстать от нижних, должны двигаться быстрее. В соответствии с уравнением Бернулли, если скорость воздушного потока под крылом меньше, чем над крылом, то давление под крылом, наоборот, будет больше, чем над ним. Эта разность давлений и создает аэродинамическую силу R (рис. 2.12), одной из составляющих которой является подъемная сила У. Подъемная сила крыла тем больше, чем больше угол атаки, кривизна профиля, площадь крыла, плотность воздуха и скорость полета v, причем от скорости подъемная сила зависит в квадрате. Но следует помнить, что угол атаки должен быть меньше некоторого критического значения икр, при превышении которого подъемная сила падает. Почему и как возникает подъёмная сила и лобовое сопротивление
Развивая подъемную силу, крыло всегда испытывает и лобовое сопротивление. Сила лобового сопротивления X направлена по потоку прямо против движения и, значит, тормозит его. Подъемная сила перпендикулярна набегающему потоку. Из рисунка видно, что сила лобового сопротивления X и подъемная сила Y являются составляющими силы R. Сила Я называется полной аэродинамической силой крыла. Точку приложения полной аэродинамической силы называют центром давления крыла (ЦД).

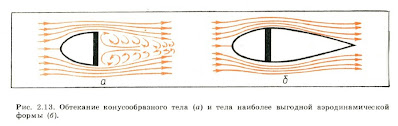

Рис. 2.13. Обтекание конусообразного тела {а) и тела наиболее выгодной аэродинамической формы (б).
Подъемная сила летательного аппарата, уравновешивая его вес, дает возможность осуществлять полет, лобовое же сопротивление тормозит его движение. Лобовое сопротивление преодолевается силой тяги, развиваемой силовой установкой. Отсюда ясно, что крылу надо придать такую форму, чтобы оно развивало как можно большее значение подъемной силы и в то же время имело малое лобовое сопротивление. Число, показывающее, во сколько раз подъемная сила больше лобового сопротивления, называется аэродинамическим качеством и обозначается буквой А'.
А теперь подробнее рассмотрим природу возникновения сил сопротивления. Во время купания вы все, конечно, замечали, что в воде двигаться труднее. Это объясняется силой сопротивления воды. Как уже было сказано, воздух — газообразная среда которая имеет определенную плотность и массу. И, перемещаясь в воздухе, мы также встречаем его сопротивление. Сила, которая мешает нам передвигаться в воздухе, называется силой сопротивления воздуха.
Движется ли тело с некоторой скоростью в неподвижном воздухе или, наоборот, тело неподвижно, а на него набегает поток воздуха с той же скоростью, сила сопротивления воздуха в обоих случаях будет одинаковой. Все дело в том, что воздух и тело движутся один относительно другого.
От каких же причин зависит сопротивление воздуха? Этих причин несколько. Сопротивление воздуха зависит от формы движущегося тела, его размеров, плотности воздуха и его скорости. На рисунке 2.13 изображена картина обтекания круглой пластинки. Если к этой пластинке спереди сделать конусообразную приставку, которая заполнила бы всю ту область перед пластинкой, где давление было повышено, то спереди давление значительно снизится, й хотя срыв струй и понижение давления позади составного тела будут такими же, как и за пластинкой, все же разность давлений и лобовое сопротивление значительно уменьшатся.
Чтобы избежать срыва струй, следует сделать еще и кормовую конусообразную приставку, заполнив ею всю область пониженного давления за пластиной.
Одновременное использование носовой и кормовой приставок определенной формы позволяет резко снизить лобовое сопротивление по сравнению с лобовым сопротивлением пластинки (примерно в 20—25 раз). Таким образом можно получить тело наиболее выгодной аэродинамической формы. В этом случае поток плавно разделяется передней частью тела, обтекает его и плавно стекает с кормовой части. Тела подобной формы называют удобообтекаемьши. Они и получили наибольшее распространение в авиации.
Что касается влияния размеров тела на сопротивление воздуха, то кажется ясным: чем больше тело, тем сильнее сопротивление. Однако здесь надо уточнить следующее: основной величиной, связанной с размерами тела и определяющей силу сопротивления при его движении, является наибольшая площадь сечения тела, перпендикулярного к направлению движения. Такое сечение называется миделевым.
Но еще большее влияние на сопротивление оказывает скорость движения тела в воздухе. При движении тела с небольшой скоростью это сопротивление мало, а с ее увеличением быстро возрастает. При полете самолета на дозвуковых скоростях сопротивление растет прямо пропорционально квадрату скорости. Это значит, что если, например, скорость движения увеличить в два раза, то сопротивление возрастет в четыре раза, если скорость увеличить в три раза, то сопротивление возрастет в девять раз, и т. д. Аналогично, как об этом говорилось выше, скорость влияет и на значение подъемной силы.
Однако для скоростей, близких к скорости звука, из-за влияния сжимаемости воздуха характер обтекания тел изменяется, сопротивление резко возрастает и этот закон уже не действует.
Таким образом, как и подъемная сила, сила лобового сопротивления зависит от угла атаки, формы тела (профиля), плотности воздуха, площади сечения и скорости, хотя эти зависимости и имеют свои особенности.
