Как сделать летающую модель муха
«Муха» — это пропеллер, насаженный на палочку; взлетает она вертикально вверх.
Муха является простейшим геликоптером, т. е. летательным аппаратом тяжелее воздуха, который при помощи воздушных винтов (пропеллеров) поднимается вертикально. Для ее изготовления нам нужно будет запастись липовым или ольховым бруском. И липа и ольха имеют очень мелкие слои, достаточно мягки и хорошо режутся ножом. В крайнем случае можно изготовлять муху из березового бруска. Нельзя делать ее из сосны так как трудно подобрать хороший, прямослойный брусочек сосны; кроме того, она плохо обрабатывается ножом.
Муха является простейшим геликоптером, т. е. летательным аппаратом тяжелее воздуха, который при помощи воздушных винтов (пропеллеров) поднимается вертикально. Для ее изготовления нам нужно будет запастись липовым или ольховым бруском. И липа и ольха имеют очень мелкие слои, достаточно мягки и хорошо режутся ножом. В крайнем случае можно изготовлять муху из березового бруска. Нельзя делать ее из сосны так как трудно подобрать хороший, прямослойный брусочек сосны; кроме того, она плохо обрабатывается ножом.
Фиг. 70. Шаблоны «мухи». А—вид сбоку, Б—вид сверху.
Для изготовления мухи нужно запастись бруском размерами 140 х 15 х Ю мм.
Прежде чем приступить к изготовлению мухи, необходимо сделать шаблон. На фиг. 70 показан этот шаблон в плане (при виде сверху). Шаблон изготовляем из жести или плотной бумаги только на одну половину мухи, так как правая и левая половины ее одинаковы.

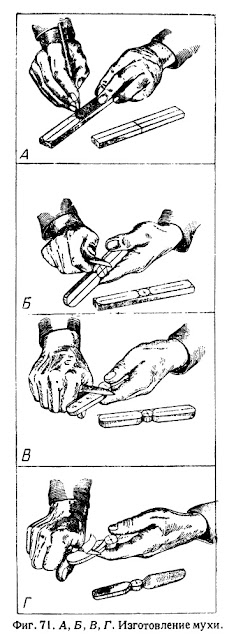

На фиг. 71 показан порядок изготовления мухи. Заготовленный нами брусочек мы предварительно делим прямыми линиями (расчерчиваем) пополам вдоль и поперек. В центре пересечения этих линий аккуратно просверливаем или протыкаем шилом Дырку диаметром не более 1 мм. Затем на расчерченный брусочек накладываем шаблон и закрепляем его в центре маленьким гвоздиком. После этого обводим карандашом по шаблону, перелетающие игрушки вертываем шаблон на другую половину брусочка и снова обводим карандашом. Точно так же расчерчиваем и Другую сторону брусочка (фиг, 71,А).
Для изготовления мухи нужно запастись бруском размерами 140 х 15 х Ю мм.
Прежде чем приступить к изготовлению мухи, необходимо сделать шаблон. На фиг. 70 показан этот шаблон в плане (при виде сверху). Шаблон изготовляем из жести или плотной бумаги только на одну половину мухи, так как правая и левая половины ее одинаковы.
На фиг. 71 показан порядок изготовления мухи. Заготовленный нами брусочек мы предварительно делим прямыми линиями (расчерчиваем) пополам вдоль и поперек. В центре пересечения этих линий аккуратно просверливаем или протыкаем шилом Дырку диаметром не более 1 мм. Затем на расчерченный брусочек накладываем шаблон и закрепляем его в центре маленьким гвоздиком. После этого обводим карандашом по шаблону, перелетающие игрушки вертываем шаблон на другую половину брусочка и снова обводим карандашом. Точно так же расчерчиваем и Другую сторону брусочка (фиг, 71,А).
Фиг. 71. Изготовление мухи.
Расчерченный брусочек показан на фиг. 71, Б. Точно по линиям карандаша срезаем ножом заштрихованные (фиг. 70, Б)с наклоном вправо части (способ срезания этих частей показан на фиг. 71, Б) и получаем заготовку) изображенную нафиг. 71, В.
Затем по боковым сторонам бруска проводим линию, как показано на фаг. 70, А и фиг. 71, В—справа. ЗашТрихо-ванную часть заготовки также срезаем. Далее очень осторожно срезаем ножом кромки, как показано на фиг. 71, Г.
На фиг. 71, Г этот срез показан только с одной стороны. После того, как срез будет сделан ножом со всех сторон (фиг. 71, Д), обрабатываем пропеллер рашпилем, куском оконного стекла и наконец мелкой стеклянной бумагой (шкуркой). Зачистку надо продолжать до тех пор, пока толщина лопастей у втулки будет равна 3—4 мм, а к концам постепенно будет сходить до 0,5 мм. При обработке нужно следить за тем, чтобы лопасти были одинаковы по форме и толщине. Пропеллер (винт) у нас получился правого вращения. Теперь насаживаем винт на тонкую проволоку и проверяем уравновешенность лопастей (центрируем винт). Вращаем винт вправо (фиг 71, Е),
Возьмем левой рукой проволоку, на которую насажен винт, а правой повернем винт и установим его в любом положении. Мы увидим, что одна лопасть начинает опускаться, значит она тяжелее другой. Нужно тяжелую лопасть зачищать стеклянной бумагой до тех пор, пока обе лопасти винта будут одинакового веса.
После того как лопасти уравновешены, нужно в про-пеллере расширить отверстие до 3 — 3,5 мм в диаметре.
Лучше всего рассверлить отверстие дрелью или коловоротом, в который вставить сверло диаметром 3 мм, В крайнем случае это можно сделать аккуратно и шилом. Можно отверстие прожечь также и нагретымдо красна гвоздем. Когда отверстие готово, нужно выстругать круглую сосновую палочку диаметром 4 мм и длиною 200 — 220 мм. Конец палочки обтачиваем ножом или рашпилем на конус и вставляем ее на клею в дыркупропеллера(фиг.71, 3). Теперь муху можно покрыть какой-нибудь краской, а затем лаком.
Для запуска модели палочку зажимаем между ладонями и, раскрутив ее, выпускаем модель в воздух (фиг. 72).
Расчерченный брусочек показан на фиг. 71, Б. Точно по линиям карандаша срезаем ножом заштрихованные (фиг. 70, Б)с наклоном вправо части (способ срезания этих частей показан на фиг. 71, Б) и получаем заготовку) изображенную нафиг. 71, В.
Затем по боковым сторонам бруска проводим линию, как показано на фаг. 70, А и фиг. 71, В—справа. ЗашТрихо-ванную часть заготовки также срезаем. Далее очень осторожно срезаем ножом кромки, как показано на фиг. 71, Г.
На фиг. 71, Г этот срез показан только с одной стороны. После того, как срез будет сделан ножом со всех сторон (фиг. 71, Д), обрабатываем пропеллер рашпилем, куском оконного стекла и наконец мелкой стеклянной бумагой (шкуркой). Зачистку надо продолжать до тех пор, пока толщина лопастей у втулки будет равна 3—4 мм, а к концам постепенно будет сходить до 0,5 мм. При обработке нужно следить за тем, чтобы лопасти были одинаковы по форме и толщине. Пропеллер (винт) у нас получился правого вращения. Теперь насаживаем винт на тонкую проволоку и проверяем уравновешенность лопастей (центрируем винт). Вращаем винт вправо (фиг 71, Е),
Возьмем левой рукой проволоку, на которую насажен винт, а правой повернем винт и установим его в любом положении. Мы увидим, что одна лопасть начинает опускаться, значит она тяжелее другой. Нужно тяжелую лопасть зачищать стеклянной бумагой до тех пор, пока обе лопасти винта будут одинакового веса.
После того как лопасти уравновешены, нужно в про-пеллере расширить отверстие до 3 — 3,5 мм в диаметре.
Лучше всего рассверлить отверстие дрелью или коловоротом, в который вставить сверло диаметром 3 мм, В крайнем случае это можно сделать аккуратно и шилом. Можно отверстие прожечь также и нагретымдо красна гвоздем. Когда отверстие готово, нужно выстругать круглую сосновую палочку диаметром 4 мм и длиною 200 — 220 мм. Конец палочки обтачиваем ножом или рашпилем на конус и вставляем ее на клею в дыркупропеллера(фиг.71, 3). Теперь муху можно покрыть какой-нибудь краской, а затем лаком.
Для запуска модели палочку зажимаем между ладонями и, раскрутив ее, выпускаем модель в воздух (фиг. 72).
Муха полетит вверх на 8—10 м и оттуда, вращаясь, опустится на землю.
Если муха летит неровно, то надо поставить палочку длиннее.
Если муха летит неровно, то надо поставить палочку длиннее.
Фиг. 72. Способ запуска мухи.
Очень длинная палочка будет тяжела для модели — она тогда плохо поднимается. Следовательно, в этом случае палочку необходимо укоротить.
