Сделать простейший планер из бумаги
Хотя «парабола» и представляет копию настоящего летающего аппарата, но она по внешнему виду очень мало походит на обычный самолет или планер.Мы построим модель планера, которая более похожа на настоящий планер. Отдельные части этой модели (фиг. 18) называются так же, как и у настоящего планера.
Та часть планера, которая является корпусом модели, называется фюзеляжем. На заднем конце фюзеляжа находится хвостовое оперение. Горизонтальное оперение называется стабилизатором (руль высоты), вертикальное— килем (руль поворота). Ближе к переднему концу фюзеляжа находится крыло.
Изготовляется такая модель ножницами из обложки старой тетради. На фиг. 19 показаны все нужные размеры и способ вычерчивания модели. Размеры приведены лишь для примера. Можно строить модель любых размеров. Необходимо лишь сохранять примерное соотношение размеров отдельных частей и запомнить, что чем плотнее бумага, тем больше может и должна быть модель.
Попробуем изготовить такую модель. Согнем вдвое лист бумаги и вычертим на нем, как показано на фиг. 19, контуры
модели. Для этого проведем карандашом б перпендикуляров к обрезу (сгибу) бумаги (фиг. 19, Б) и отметим на них соответствующие размеры, указанные на фиг. 19, А. Например, на втором и третьем перпендикуляре отложим вверх от линии сгиба по 15 мм и 14,5 мм, а потом опять же от линии сгиба по 70 мм. Отложенные на всех перпендикулярах точки соединяем прямыми и плавной кривой линией.
После этого вырежем по намеченному контуру ножницами и отогнем крылья и стабилизатор (фиг. 20) так, чтобы крыло у готовой модели не опускалось вниз. Затем возьмем обыкновенную спичку, расщепим конец ее (противоположный головке) перочинным ножом и наденем спичку на носовую часть модели (фиг. 20).
Изготовляется такая модель ножницами из обложки старой тетради. На фиг. 19 показаны все нужные размеры и способ вычерчивания модели. Размеры приведены лишь для примера. Можно строить модель любых размеров. Необходимо лишь сохранять примерное соотношение размеров отдельных частей и запомнить, что чем плотнее бумага, тем больше может и должна быть модель.
Фиг. 18. Общий вид простейшей модели планера.
Фиг. 19. Чертеж планера.
Фиг. 20. Отгибание крыла, стабилизатора и укрепление груза—спички.
Попробуем изготовить такую модель. Согнем вдвое лист бумаги и вычертим на нем, как показано на фиг. 19, контуры
модели. Для этого проведем карандашом б перпендикуляров к обрезу (сгибу) бумаги (фиг. 19, Б) и отметим на них соответствующие размеры, указанные на фиг. 19, А. Например, на втором и третьем перпендикуляре отложим вверх от линии сгиба по 15 мм и 14,5 мм, а потом опять же от линии сгиба по 70 мм. Отложенные на всех перпендикулярах точки соединяем прямыми и плавной кривой линией.
После этого вырежем по намеченному контуру ножницами и отогнем крылья и стабилизатор (фиг. 20) так, чтобы крыло у готовой модели не опускалось вниз. Затем возьмем обыкновенную спичку, расщепим конец ее (противоположный головке) перочинным ножом и наденем спичку на носовую часть модели (фиг. 20).
Фиг. 21. Запуск простейшей модели планера.
Запускается модель из рук легким толчком (фиг. 21). Во время изготовления модели нужно следить, чтобы бумага не мялась. Мятая модель будет плохо летать.
Фиг. 22. Обший вид другой простейшей модели планера.
Если модель сделана правильно, т. е. не измята и к ней подобран соответствующий груз, то она плавно полетит вперед медленно снижаясь.
Если модель сделана правильно, т. е. не измята и к ней подобран соответствующий груз, то она плавно полетит вперед медленно снижаясь.
Фиг. 23. Чертеж модели.
На фиг. 22 приведен общий вид, а на фиг. 23 дан чертеж еще одной несложной модели планера, изготовленной из листа плотной бумаги размерами 185 х 220 мм. Кроме листа бумаги, для изготовления этой модели нам больше ничего не боится, так как и грузом здесь служит сама же бумага, сложенная на «носу» модели в несколько раз.
На фиг. 22 приведен общий вид, а на фиг. 23 дан чертеж еще одной несложной модели планера, изготовленной из листа плотной бумаги размерами 185 х 220 мм. Кроме листа бумаги, для изготовления этой модели нам больше ничего не боится, так как и грузом здесь служит сама же бумага, сложенная на «носу» модели в несколько раз.
Фиг. 24. Вырезанная по контуру модель.

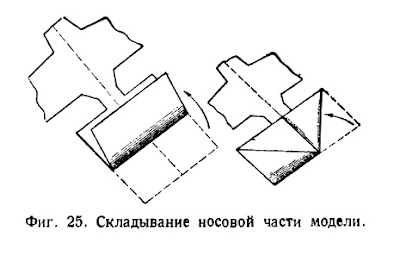

Фиг. 25. Складывание носовой части модели.

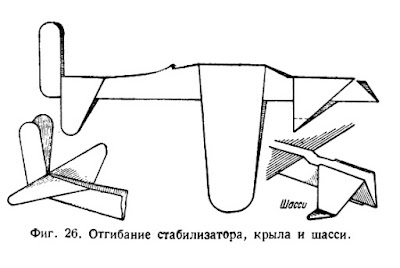

Фиг. 26. Отгибание стабилизатора, крыла и шасси.
На сложенном вдвое листе бумаги вычерчиваем контуры модели (фиг. 23). Способ вычерчивания этой модели почти ничем не отличается от предыдущего. Разница заключается лишь в том, что конец крыла нужно закруглить при помощи циркуля по радиусу Ю мм.
Вырезав ножницами очерченный контур, получим заготовку модели (фиг. 24). Затем загибаем нос модели так, как это изображено на фиг. 25, После этого отгибаем крыло, стабилизатор и шасси (фиг. 26), и модель готова.
Запускается она так же, как описанная ранее модель.
На сложенном вдвое листе бумаги вычерчиваем контуры модели (фиг. 23). Способ вычерчивания этой модели почти ничем не отличается от предыдущего. Разница заключается лишь в том, что конец крыла нужно закруглить при помощи циркуля по радиусу Ю мм.
Вырезав ножницами очерченный контур, получим заготовку модели (фиг. 24). Затем загибаем нос модели так, как это изображено на фиг. 25, После этого отгибаем крыло, стабилизатор и шасси (фиг. 26), и модель готова.
Запускается она так же, как описанная ранее модель.
