Регулировка и запуска модели планера
Добиться ровного и прямого полета модели — значит отрегулировать ее.Прежде всего проверьте центровку модели. Центровкой называют положение крыла относительно центра тяжести модели.
На рис. 16 показаны три вида центровки: передняя, нормальная и задняя.
Передняя центровка означает, что крыло находится сзади центра тяжести модели (тяжел нос модели). В полете такая модель будет стремиться летать носом вниз. Чтобы исправить переднюю центровку, надо срезать часть груза.
Рис. 16. Правильная центровка модели планера - важнейшее условие ее хорошего полета
Задняя центровка бывает, когда центр тяжести находится у заднего края крыла (легка носовая часть модели). Модель будет «парашютировать», летать как бы «плашмя», не продвигаясь вперед.
Чтобы исправить заднюю центровку, нужно добавить груз. Для этого придется расклепать носовую часть, добавить полоску груза и скрепить ее снова.
Правильная, «нормальная» центровка будет у модели тогда, когда точка равновесия ее приходится под первой третью ширины крыла. Запомните, что на всех ваших моделях центровка должна быть именно такой — на первой трети ширины крыла.
До запуска проверьте еще угол V («в») крыла и ровность установки крыла и хвостового оперения.
Угол V — это небольшой прогиб средней части крыла, при взгляде на него спереди (см. рис. 15). Концы крыльев должны располагаться чуть выше середины крыла. Угол V содействует устойчивому полету модели.
Стабилизатор должен стоять ровно, без угла V, и никоим образом на нем не должно быть вмятин и искривлений. Да и вся модель не должна иметь кривизны.
При запуске держите модель под крылом за фюзеляж (рис. 17) и направляйте ее полет прямо перед собой, ни в коем случае ни вверх, ни вниз.
Правильно сделанная модель должна пролетать ровно, на одной высоте, комнату любой величины. В школьном коридоре или в спортивном зале модель, пройдя от толчка 10—12 метров, начинает плавно спускаться. Слишком сильный толчок заставит модель взлететь кверху, а слабый толчок не даст нужной длины полета.
Не всегда с первого запуска удается достичь ровного, прямого полета. Очень крутые развороты, крутой спуск вниз или тем более переворачивание модели в воздухе происходят или от грубой неточности в изготовлении модели, или от неправильного толчка.
Выпускайте модель не рывком, а сильным, но плавным движением. Держите модель над плечом не хвостом книзу, а в том положении, как она должна лететь.
Чтобы исправить заднюю центровку, нужно добавить груз. Для этого придется расклепать носовую часть, добавить полоску груза и скрепить ее снова.
Правильная, «нормальная» центровка будет у модели тогда, когда точка равновесия ее приходится под первой третью ширины крыла. Запомните, что на всех ваших моделях центровка должна быть именно такой — на первой трети ширины крыла.
До запуска проверьте еще угол V («в») крыла и ровность установки крыла и хвостового оперения.
Угол V — это небольшой прогиб средней части крыла, при взгляде на него спереди (см. рис. 15). Концы крыльев должны располагаться чуть выше середины крыла. Угол V содействует устойчивому полету модели.
Стабилизатор должен стоять ровно, без угла V, и никоим образом на нем не должно быть вмятин и искривлений. Да и вся модель не должна иметь кривизны.
При запуске держите модель под крылом за фюзеляж (рис. 17) и направляйте ее полет прямо перед собой, ни в коем случае ни вверх, ни вниз.
Правильно сделанная модель должна пролетать ровно, на одной высоте, комнату любой величины. В школьном коридоре или в спортивном зале модель, пройдя от толчка 10—12 метров, начинает плавно спускаться. Слишком сильный толчок заставит модель взлететь кверху, а слабый толчок не даст нужной длины полета.
Не всегда с первого запуска удается достичь ровного, прямого полета. Очень крутые развороты, крутой спуск вниз или тем более переворачивание модели в воздухе происходят или от грубой неточности в изготовлении модели, или от неправильного толчка.
Выпускайте модель не рывком, а сильным, но плавным движением. Держите модель над плечом не хвостом книзу, а в том положении, как она должна лететь.
Рис. 17. Как запускать модели планера
Если снова и снова повторится неудачный полет, проверьте модель — где-то допущена большая неточность: или искривлена вся хвостовая часть (см. рис. 15, в кругу), или у половин крыльев модели разный угол установки. Исправьте и снова пустите.
Легкую кривизну пути исправляйте действием рулей. Каждая модель, как и настоящий планер или самолет, имеет три руля: руль поворота—задний конец киля, руль высоты—задний конец обеих половин стабилизатора и рули боковой устойчивости — «элероны»—отгибающийся кверху и книзу задний край у обоих концов крыльев (рис. 18).
Если модель сворачивает в полете направо, слегка отогните налево руль поворота. При левом повороте отогните руль слегка вправо. Эти отгибы нужно делать именно слегка. Если требуется круто отогнуть рули, чтобы добиться прямого полета, значит есть кривизна фюзеляжа, которую надо исправить.
Если модель при правильной центровке летит носом вниз, то надо слегка подогнуть кверху руль высоты. Если легкий наклон руля не помогает, значит неверен угол установки крыла, наверное, он отрицательный. Проверьте, посмотрите на модель сбоку.
Модель может в полете наклоняться на одну сторону, крениться набок. Приведите в действие элероны и на той половине крыла, которая в полете кренилась вниз, слегка книзу же отогните элерон.
Если снова и снова повторится неудачный полет, проверьте модель — где-то допущена большая неточность: или искривлена вся хвостовая часть (см. рис. 15, в кругу), или у половин крыльев модели разный угол установки. Исправьте и снова пустите.
Легкую кривизну пути исправляйте действием рулей. Каждая модель, как и настоящий планер или самолет, имеет три руля: руль поворота—задний конец киля, руль высоты—задний конец обеих половин стабилизатора и рули боковой устойчивости — «элероны»—отгибающийся кверху и книзу задний край у обоих концов крыльев (рис. 18).
Если модель сворачивает в полете направо, слегка отогните налево руль поворота. При левом повороте отогните руль слегка вправо. Эти отгибы нужно делать именно слегка. Если требуется круто отогнуть рули, чтобы добиться прямого полета, значит есть кривизна фюзеляжа, которую надо исправить.
Если модель при правильной центровке летит носом вниз, то надо слегка подогнуть кверху руль высоты. Если легкий наклон руля не помогает, значит неверен угол установки крыла, наверное, он отрицательный. Проверьте, посмотрите на модель сбоку.
Модель может в полете наклоняться на одну сторону, крениться набок. Приведите в действие элероны и на той половине крыла, которая в полете кренилась вниз, слегка книзу же отогните элерон.
Рис. 18. Основные части модели планера и их назначение
Нельзя отгибать на обеих половинках крыла одновременно оба элерона вниз или вверх. На той половине крыла, которая в полете опускалась вниз, надо подогнуть элерон книзу же. На другой, поднимавшейся, подогните элерон слегка вверх.

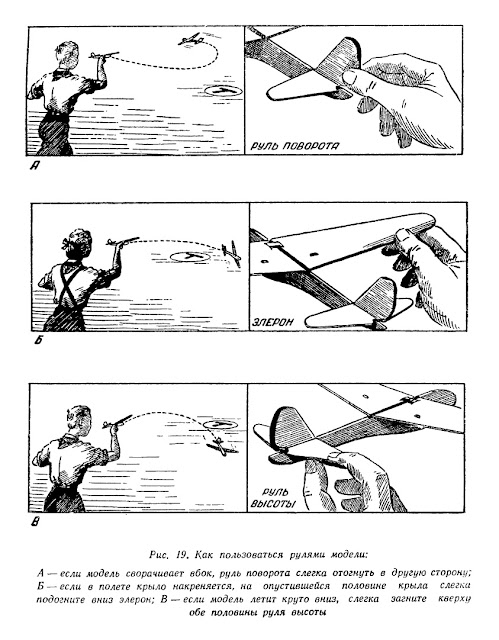

Рис. 19. Как пользоваться рулями модели планера самолета
Уяснить действие рулей и, в частности, элеронов очень просто на таком примере. Купаясь в воде, проведите под водой плоско поставленную ладонь. Во время ее движения под водой наклоните ладонь — она будет подниматься. То же происходит и с крылом. Оно движется ровно, пока крыло стоит ровно. Опустив элерон, мы заставляем часть крыла, имеющую опущенный элерон, подниматься.
Отрегулировав модель, добившись ее прямого, ровного полета и научившись пользоваться рулями, вы готовы к соревнованиям и к рекордным запускам.
Много удовольствия может доставить полет модели «ПБК» и не только со склона. Правильно сделанная модель летит далеко. Она может на открытом воздухе выполнять разнообразные фигурные полеты. Модель красиво делает «петли Нестерова». Чуть подогнув руль высоты кверху, пускайте модель вперед сильным толчком. Модель поднимется до высоты второго или третьего этажа и плавно спланирует.
Отрегулировав модель, добившись ее прямого, ровного полета и научившись пользоваться рулями, вы готовы к соревнованиям и к рекордным запускам.
Много удовольствия может доставить полет модели «ПБК» и не только со склона. Правильно сделанная модель летит далеко. Она может на открытом воздухе выполнять разнообразные фигурные полеты. Модель красиво делает «петли Нестерова». Чуть подогнув руль высоты кверху, пускайте модель вперед сильным толчком. Модель поднимется до высоты второго или третьего этажа и плавно спланирует.
Рис. 20. Ремонт фюзеляжа модели планера самолета
Повторное изготовление планера модели самолета
Бумажная модель недолго живет. В комнатах после частых запусков модель, стукаясь о стены, помнет носовую часть, могут вылететь заклепки, надорвется фюзеляж сзади крыла и т. д.
В кружке или дома можно заготовить шаблоны (рис. 21), т. е. формы выкроек из плотного картона или фанеры, и обрисовывать части новых моделей по этим шаблонам.
После постройки и запуска третьей модели, когда вы добьетесь хороших полетов, начи-
Модель можно отремонтировать: для этого расклепавшуюся шпильку удалите и в прокол вставьте новую. Лучше при ремонте ставить не одну, а сразу две шпильки, как это вы делали, скрепляя носовую часть модели.
На надорвавшуюся часть фюзеляжа можно поставить заплату, как указано на рис. 20, и скрепить ее шпилькой.
Однако проще и скорее сделать вторую, третью модели того же типа. При всяком выходе на соревнования на запуск со склона лучше иметь не одну, а несколько моделей.
Каждую новую модель можно изготовить так же, как и первую, но лучше не вычерчивать заново квадраты для выкроек, а использовать части старой модели в качестве шаблонов. Для этого разберите аккуратно старую модель на части. Подготовьте новые полоски бумаги. Сложив заготовку для крыла {см. рис. 8), наложите на согнутую пополам заготовку сложенное вдвое крыло старой модели и обрисуйте его форму. Так же поступайте и начинайте делать свои собственные конструкции планеров. Измените форму и размеры крыла, удлините или укоротите фюзеляж.
Бумажная модель недолго живет. В комнатах после частых запусков модель, стукаясь о стены, помнет носовую часть, могут вылететь заклепки, надорвется фюзеляж сзади крыла и т. д.
В кружке или дома можно заготовить шаблоны (рис. 21), т. е. формы выкроек из плотного картона или фанеры, и обрисовывать части новых моделей по этим шаблонам.
После постройки и запуска третьей модели, когда вы добьетесь хороших полетов, начи-
Модель можно отремонтировать: для этого расклепавшуюся шпильку удалите и в прокол вставьте новую. Лучше при ремонте ставить не одну, а сразу две шпильки, как это вы делали, скрепляя носовую часть модели.
На надорвавшуюся часть фюзеляжа можно поставить заплату, как указано на рис. 20, и скрепить ее шпилькой.
Однако проще и скорее сделать вторую, третью модели того же типа. При всяком выходе на соревнования на запуск со склона лучше иметь не одну, а несколько моделей.
Каждую новую модель можно изготовить так же, как и первую, но лучше не вычерчивать заново квадраты для выкроек, а использовать части старой модели в качестве шаблонов. Для этого разберите аккуратно старую модель на части. Подготовьте новые полоски бумаги. Сложив заготовку для крыла {см. рис. 8), наложите на согнутую пополам заготовку сложенное вдвое крыло старой модели и обрисуйте его форму. Так же поступайте и начинайте делать свои собственные конструкции планеров. Измените форму и размеры крыла, удлините или укоротите фюзеляж.
Рис. 21. Обрисовка частей моделей по шаблону
Рис. 22. Видоизменения планера ПБК
Пробуйте, испытывайте свои собственные конструкции!
На рис. 22 даны некоторые из вариантов нашего планера.
Но какую бы конструкцию вы ни делали, соблюдайте основные правила:
— заклепки вставляйте с той стороны, с которой сделан прокол;
— угол установки крыла отгибайте нулевой, а у стабилизатора отрицательный, не более —2°;
— точно соблюдайте правильную центровку — на первой трети крыла.
И еще помните два важных правила:
— полет модели зависит от «летчика», т. е. от того, кто пускает модель. Научитесь правильно регулировать модель и верно-пользоваться рулями;
— размер модели зависит от плотности бумаги: чем тоньше бумага, тем меньше будет модель.
